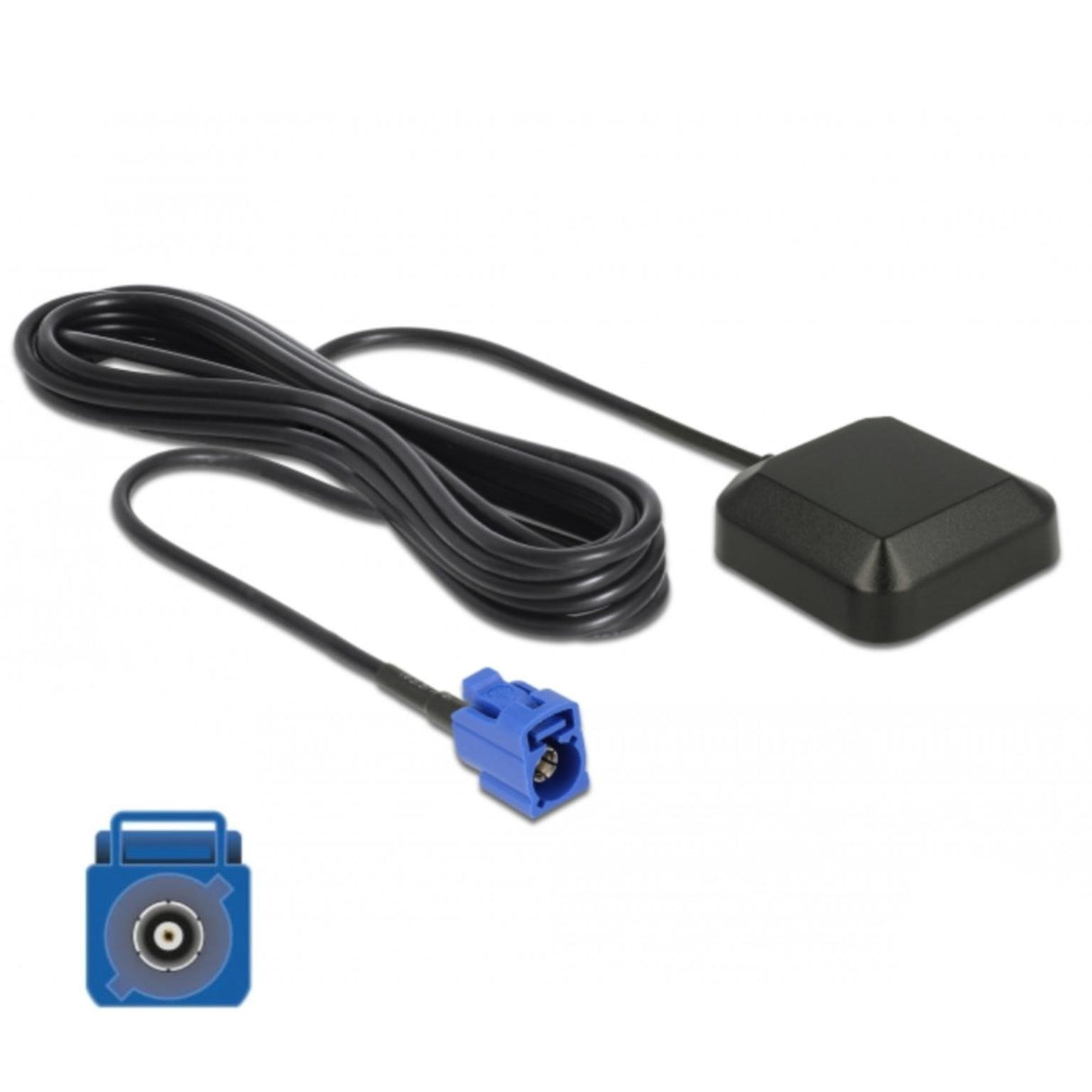

Imp gnss gps antenne

Deze GNSS antenne is bedoeld voor het ontvangen van satellietsignalen voor navigatiesystemen zoals GPS en GALILEO. De antenne kan worden gebruikt met GNSS-ontvangers, autoradio’s en voertuigmultipmedia systemen met een FAKRA C aansluiting. De antenne is voorzien van een FAKRA C jack (female) connector met blauwe kleurcodering (RAL 5005). De mechanische codering zorgt ervoor dat de connector alleen kan worden aangesloten op een compatibele FAKRA C aansluiting. De antenne ondersteunt satellietsystemen zoals GPS L1 en GALILEO E1 met een frequentie van 1575,42 MHz. Dankzij de geïntegreerde versterker biedt de antenne een antenneversterking van 27 dBi, waardoor zwakke satellietsignalen beter kunnen worden ontvangen. De antenne beschikt over een magnetische montagevoet waardoor deze eenvoudig op metalen oppervlakken kan worden geplaatst. De behuizing is uitgevoerd in ABS kunststof en heeft een IP67 beschermingsklasse, waardoor de antenne tijdelijk buiten het voertuig kan worden gebruikt. De antenne wordt geleverd met een RG-174/U coaxkabel met een lengte van circa 3 meter. Deze kabel heeft een demping van ongeveer 1,1 dB per meter bij 1500 MHz. Specificaties • Producttype GNSS antenne • Merk Navilock • Connector FAKRA C jack (female) • FAKRA type C (blauw / RAL 5005) • Frequentie 1575,42 MHz • Ondersteunde systemen GPS L1, GALILEO E1 • Bandbreedte 2 MHz • Antenneversterking 27 dBi • Impedantie 50 Ohm • Montage Magnetische voet • Beschermingsklasse IP67 • Behuizing ABS • Kabeltype RG-174/U • Kabellengte ca. 3 m • Kabeldemping ca. 1,1 dB @ 1500 MHz per meter • Voedingsspanning 3,0 – 5,5 V • Stroomverbruik 11 mA typ. / 15 mA max. • Afmetingen ca. 40,5 × 38,0 × 12,0 mm • Gewicht ca. 150 g Uitleg van gebruikte termen GNSS GNSS staat voor Global Navigation Satellite System. Dit is een verzamelnaam voor satellietnavigatiesystemen zoals GPS en GALILEO. GPS L1 GPS L1 is een van de belangrijkste frequentiebanden die door GPS-satellieten wordt gebruikt voor navigatie. De frequentie ligt op 1575,42 MHz. GALILEO E1 GALILEO E1 is de Europese satellietnavigatiefrequentie die vergelijkbaar is met GPS L1 en wordt gebruikt voor civiele navigatietoepassingen. IP67 IP67 is een beschermingsklasse die aangeeft dat een apparaat volledig stofdicht is en tijdelijk waterdicht. Het product kan tot ongeveer 30 minuten onder water blijven op een diepte van maximaal 1 meter. RG-174 RG-174 is een dunne coaxkabel die veel wordt gebruikt voor RF-signalen en antenneverbindingen in communicatie- en navigatiesystemen. FAKRA C FAKRA C is een variant van de FAKRA coax connector met een blauwe kleurcodering. Deze connector wordt vaak gebruikt voor GPS-antennes en andere RF-toepassingen in voertuigen. FAKRA FAKRA connectoren zijn coax RF-connectoren die worden gebruikt voor radiofrequentie verbindingen. De connector is gebaseerd op de SMB-coax standaard maar heeft een kunststof behuizing met mechanische codering en kleurcodering. FAKRA types • FAKRA A – zwart – RF verbinding / radio • FAKRA B – crème – GSM / telematica • FAKRA C – blauw – GPS antenne • FAKRA D – bordeaux / paars – satellietradio • FAKRA E – groen – GSM / LTE • FAKRA F – bruin – RF communicatie • FAKRA G – grijs – radio / RF signaal • FAKRA H – violet – video / camera systemen • FAKRA I – beige – radio antenne • FAKRA K – geel / curry – RF communicatie • FAKRA L – rood – RF communicatie • FAKRA M – oranje – digitale radio / DAB • FAKRA Z – waterblauw – universele sleutelcodering Stel een product vraag
