Sma verloopkabel

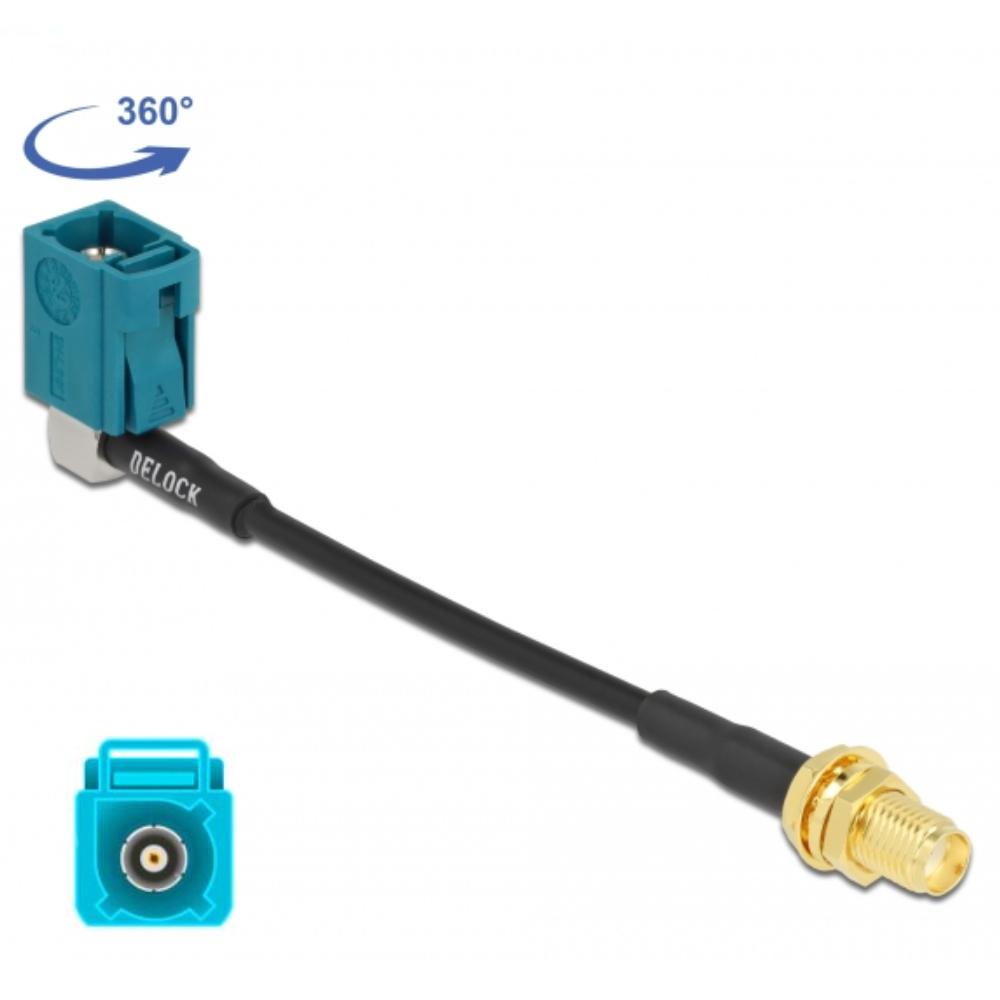

Deze FAKRA Z naar SMA bulkhead antennekabel van Delock is bedoeld voor het verbinden van componenten binnen radiofrequentietechnologie. De kabel wordt toegepast om een FAKRA-aansluiting te koppelen aan een SMA RF-interface, bijvoorbeeld bij automotive en draadloze toepassingen. De kabel is uitgevoerd met een FAKRA Z female connector in 90° uitvoering aan de ene zijde en een SMA female bulkhead connector aan de andere zijde. Dankzij de haakse FAKRA-connector is deze kabel zeer geschikt voor compacte inbouwsituaties waarbij beperkte ruimte beschikbaar is of waarbij de kabel direct langs de behuizing moet worden geleid. De coaxiale RG-174 kabel met een impedantie van 50 ohm zorgt voor betrouwbare signaaloverdracht. De kabel heeft een demping van 1,5 dB @ 1,5 GHz per meter en een compacte kabeldiameter, waardoor hij geschikt is voor interne montage in RF-systemen. Toepassingen • Aansluiten van FAKRA-antennes op SMA bulkhead aansluitingen • Automotive RF- en antennesystemen • GPS-, LTE- en draadloze toepassingen • Embedded en industriële elektronica Specificaties & kenmerken • Kabelopbouw: Coaxiaal • Kabeltype: RG-174 • Impedantie: 50 Ohm • Aansluiting 1: FAKRA Z female 90° (RAL 5021 water blue) • Aansluiting 2: SMA female bulkhead • Kabeldiameter: ca. 2,9 mm • Minimale buigradius: 10,5 mm • Kabeldemping: 1,5 dB @ 1,5 GHz per meter • Kleur: Zwart Uitleg aansluitingen FAKRA Z is een 50-ohm RF-connector die veel wordt toegepast in automotive toepassingen voor GPS, LTE en andere draadloze signalen. De kleurcodering (RAL 5021 water blue) zorgt voor correcte identificatie en voorkomt foutieve aansluitingen. SMA bulkhead is een 50-ohm RF-connector met schroefverbinding die speciaal is ontworpen voor paneel- en behuizingsmontage. Deze antennekabel vormt de betrouwbare verbinding tussen een FAKRA-antenne en een SMA RF-interface. Stel een product vraag
