Antennekabel

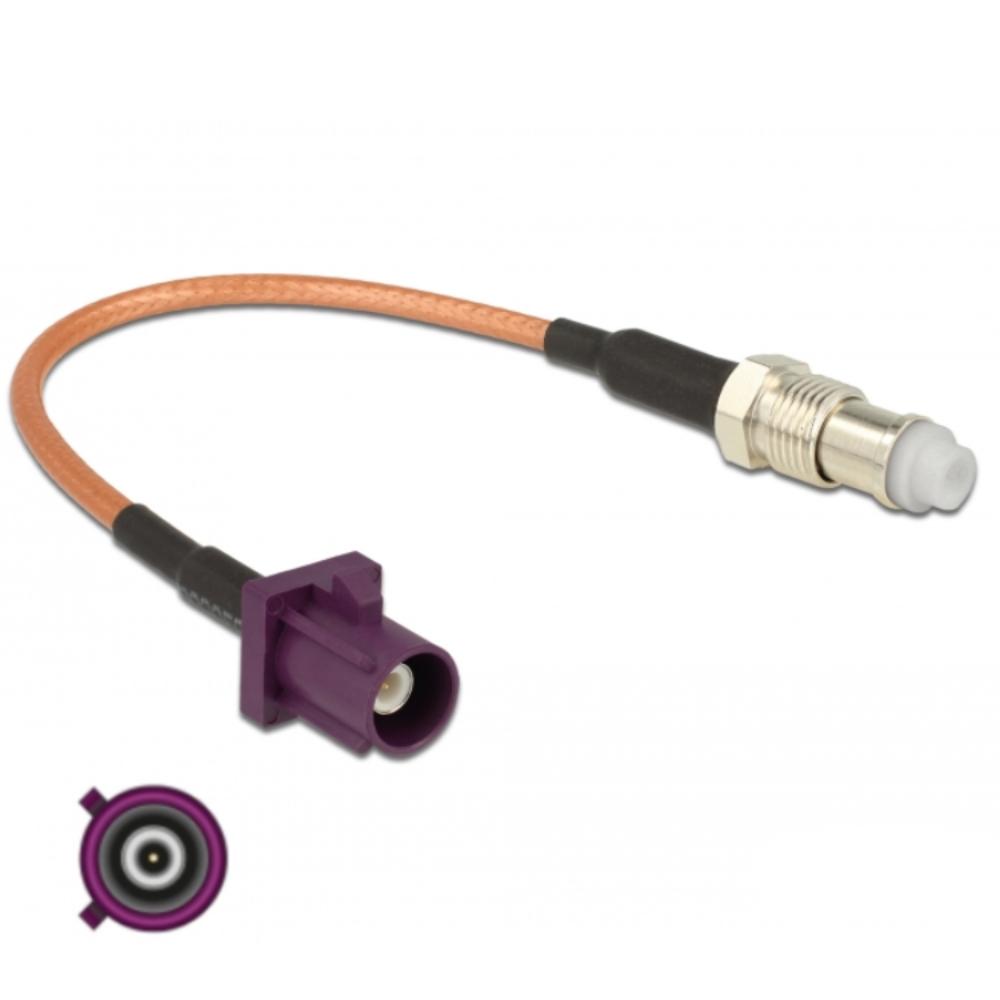

Deze antennekabel met FAKRA D naar FME aansluiting is bedoeld voor het verbinden van RF-componenten binnen radio-, antenne- en communicatie installaties. De kabel wordt gebruikt om apparatuur met een FAKRA aansluiting te verbinden met apparatuur of antennes die een FME aansluiting gebruiken. De kabel heeft een FAKRA D plug (male) aan de ene zijde en een FME jack (female) aan de andere zijde. De FAKRA connector is uitgevoerd in RAL 4004 Claret Violet volgens de standaard kleurcodering voor FAKRA type D. De kabel is uitgevoerd met RG-316 coaxkabel, een dunne en flexibele coaxkabel die geschikt is voor RF-signalen. De kabel heeft een diameter van ongeveer 2,6 mm en een kleine minimale buigradius, waardoor deze geschikt is voor montage in compacte installaties. Specificaties • Producttype Antennekabel • Merk Delock • Aansluiting 1 FAKRA D plug (male) • Aansluiting 2 FME jack (female) • FAKRA kleur RAL 4004 Claret Violet • Impedantie 50 ohm • Kabeltype RG-316 • Kabeldiameter ca. 2,6 mm • Kabeldemping 2 dB @ 2,4 GHz per meter • Minimale buigradius 10,5 mm • Kabellengte 15 cm (incl. connectoren) Uitleg van gebruikte termen RG-316 RG-316 is een dunne coaxkabel met PTFE isolatie en gevlochten afscherming. Deze kabel wordt gebruikt voor RF-signalen en antenneverbindingen waar een compacte en flexibele kabel nodig is. FME FME staat voor For Mobile Equipment en is een coax connector die veel wordt gebruikt in antenne- en communicatiesystemen zoals mobiele antennes, GPS-installaties en RF-apparatuur. Door de smalle connector kan een kabel met FME-stekker eenvoudig door kleine openingen of kabeldoorvoeren worden geleid. FAKRA D FAKRA D is een variant van de FAKRA coax connector met een bordeaux / paars gekleurde codering. Deze connector wordt toegepast in RF-systemen zoals satellietradio of andere specifieke radiofrequentie toepassingen. De kleurcodering en mechanische sleutel zorgen ervoor dat de connector alleen met dezelfde FAKRA D aansluiting kan worden verbonden. FAKRA FAKRA connectoren zijn coax RF-connectoren die worden gebruikt voor radiofrequentie verbindingen. De connector is gebaseerd op de SMB-coax standaard maar heeft een kunststof behuizing met mechanische codering en kleurcodering. Hierdoor kunnen verschillende connectoren niet per ongeluk met elkaar worden verbonden. FAKRA connectoren werken doorgaans met een impedantie van 50 ohm en ondersteunen frequenties tot meerdere GHz. Ze worden toegepast in antenne- en communicatiesystemen zoals GPS, radio, LTE en 5G antennes. FAKRA types • FAKRA A – zwart – universele RF verbinding / radio • FAKRA B – wit – GSM / telematica • FAKRA C – blauw – GPS antenne • FAKRA D – bordeaux / paars – satellietradio • FAKRA E – groen – GSM / LTE • FAKRA F – bruin – mobiele communicatie • FAKRA G – grijs – radio / RF signaal • FAKRA H – violet – video / camera systemen • FAKRA I – beige – radio antenne • FAKRA K – geelbruin – RF communicatie • FAKRA L – blauwgroen – telematica • FAKRA M – oranje – digitale radio / DAB • FAKRA Z – waterblauw – universele aftermarket aansluiting Mechanische uitvoeringen Naast de kleurcodering bestaan FAKRA connectoren ook in verschillende mechanische uitvoeringen. • FAKRA plug (male) – kabelconnector met centrale pin • FAKRA jack (female) – connector met centrale socket • FAKRA panel mount – montage in een apparaat of chassis • FAKRA PCB – montage direct op een printplaat De combinatie van kleurcodering en mechanische sleutelposities zorgt ervoor dat verschillende RF-systemen, zoals GPS, radio en mobiele communicatie, niet met elkaar kunnen worden verwisseld. Hierdoor wordt een betrouwbare verbinding gerealiseerd in installaties waar meerdere antennesystemen naast elkaar worden gebruikt. Stel een product vraag
