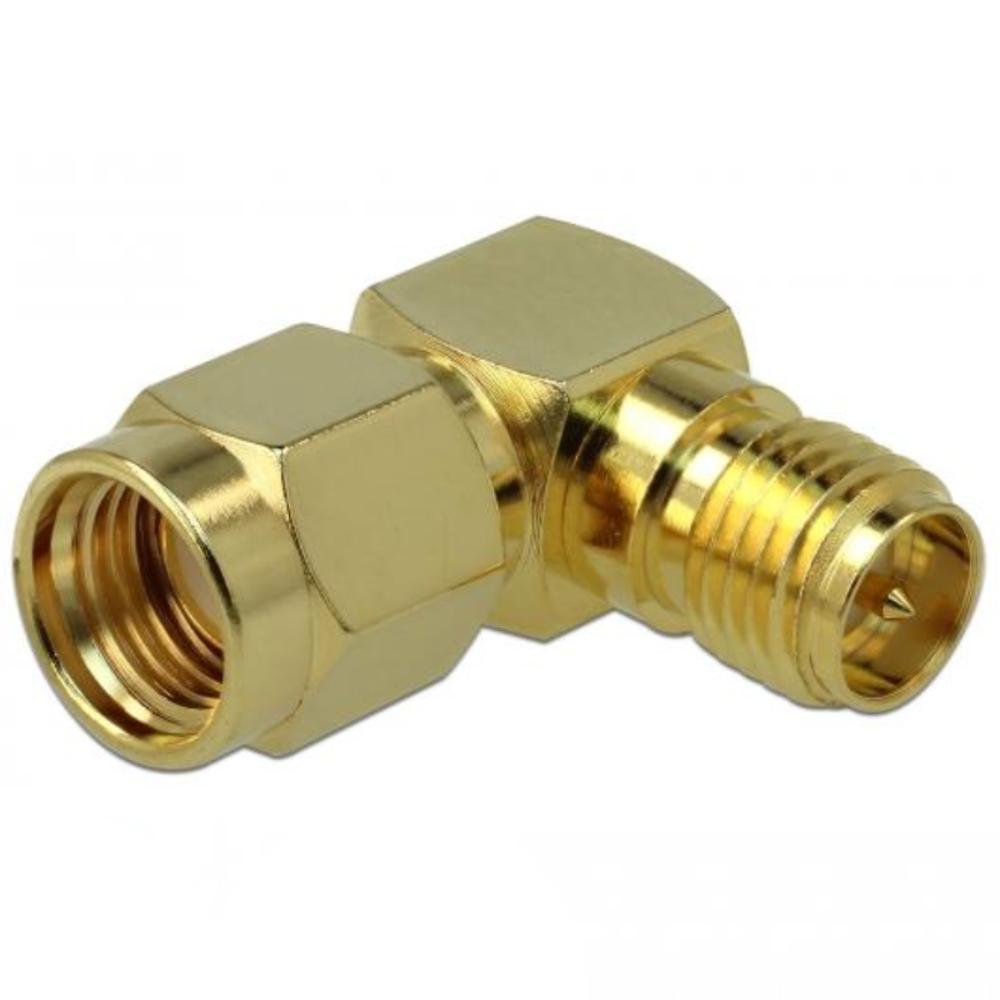

Abi rp-sma koppelstuk

Deze RP-SMA stekker naar RP-SMA bus adapter van Delock is bedoeld voor het verbinden van RF-componenten binnen radiofrequentietoepassingen. De adapter wordt gebruikt in situaties waarin een haakse aansluiting van 90 graden gewenst is bij RP-SMA aansluitingen. De uitvoering met een RP-SMA male connector aan de ene zijde en een RP-SMA female connector in 90 graden uitvoering aan de andere zijde is geschikt voor gebruik binnen 50 ohm RF-systemen. Hierdoor kan de adapter worden toegepast bij antennes, RF-modules, meetapparatuur en draadloze communicatieapparatuur. De uitvoering met een vergulde messing behuizing en een interne schroefdraad van 1/4" - 36 UNS - 2B is geschikt voor toepassingen waarbij een stabiele elektrische verbinding en een compacte bouwvorm van belang zijn. Toepassingen • Haakse koppeling van RP-SMA aansluitingen • RF- en antennetoepassingen • Draadloze communicatieapparatuur • Meet- en testopstellingen Specificaties & kenmerken • Connector 1: RP-SMA male • Connector 2: RP-SMA female 90 graden • Impedantie: 50 Ohm • Frequentiebereik: tot 3 GHz • Behuizing: Messing, verguld • Bedrijfstemperatuur: -10 °C tot 50 °C • Afmetingen: ca. 17,5 x 15,15 millimeter Uitleg aansluiting RP-SMA is een variant van de 50-ohm SMA-connector waarbij de polariteit van de pin is omgekeerd. Deze aansluiting wordt toegepast bij RF- en WLAN-apparatuur om directe compatibiliteit met standaard SMA-aansluitingen te beperken. Stel een product vraag
